뷰릭스(데브툴즈) LED 밝기 조절 고장 수리

1. LED 밝기 조절 고장 증상

뷰릭스를 구매하고 LED 밝기를 조절하는 노브를 교체하다 내부 단선이 의심되는 고장 증상이 생겼습니다. 노브를 이리 저리 돌려 늘 같은 밝기로 켜져 있도록 두고 방치 하다 이 번 휴가 기간에 수리를 진행했습니다.



01

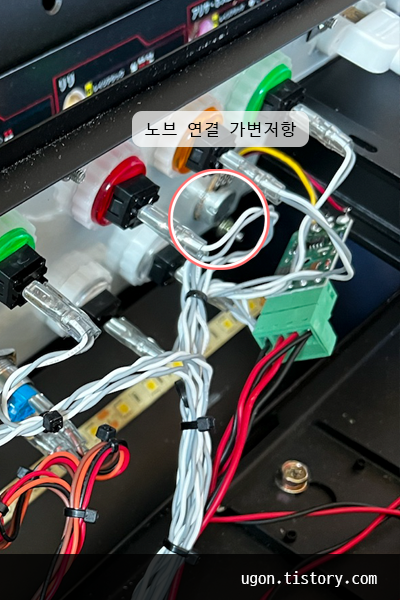

LED 밝기 조절 노브와 가변저항

2. 고장 상태 확인

보조 패널의 내부를 보니 노브에 연결된 가변 저항에서 나온 3개의 선 중 2개가 단선이 되어 있었습니다. 노브 연결이 헐거워진 상태에서 무리하게 돌려 생긴 증상입니다. 납땜을 해 본적이 별로 없어 위치를 잡다 남은 1가닥마저 단선이 되어버렸습니다. 가변저항은 극성이 없으니 첫 노란선만 기억하면 큰 무리는 없으리라 생각하고 이제 수리할 준비를 합니다.

01

노브 조작으로 인한 단선 상황

3. 단선 수리 진행

인두기를 예열한 후 단선된 부분을 연결하기 위해 납땜을 했습니다. 납땜을 해 본 적이 거의 없어 위치 잡기가 매우 어려웠습니다. 마지막 선이 불안하지만 일단 테스트를 해보니 잘 됩니다.

불안불안하지만 일단 작동 성공

 나중에 찾아보니 납을 본드라 생각하고 보드에 먼저 발라두고 선을 잡아 붙인다고 하네요. 불안한 부분이 떨어진다면 다음에는 좀 더 이쁘게 연결할 수 있겠네요.

LED 밝기 조절 영상
